Beckhoff räumt mit unnötigem Kabelsalat bei PC-Systemen auf

Beckhoff Automation GmbH & Co. KG hat vor Kurzem die neue USV-Serie CU81xx gelauncht, die sich äußerst universell einsetzen lässt. Vor allem durch die flexiblen Anschlussmöglichkeiten bis hin zur One Cable Technology für unterbrechungsfreie Stromversorgungen (UPS-OCT) eignet sie sich für ein äußerst breites Anwendungsspektrum. Dies umfasst sowohl das gesamte Portfolio an Beckhoff-Komponenten – insbesondere die Industrie-, Panel- und Embedded-PCs – als auch Drittprodukte.

In Verbindung mit den Beckhoff-Industrierechnern ist durch UPS-OCT eine besonders effiziente Verdrahtung mit nur einem Kabel für Versorgung und Kommunikation möglich. Diese Signalaufmodulierung auf der 24-V-Versorgungsleitung ist eine Besonderheit der auf Doppelschichtkondensatoren oder NiMH-Batterien basierenden intelligenten USV-Serie.

Drei unterschiedliche Varianten

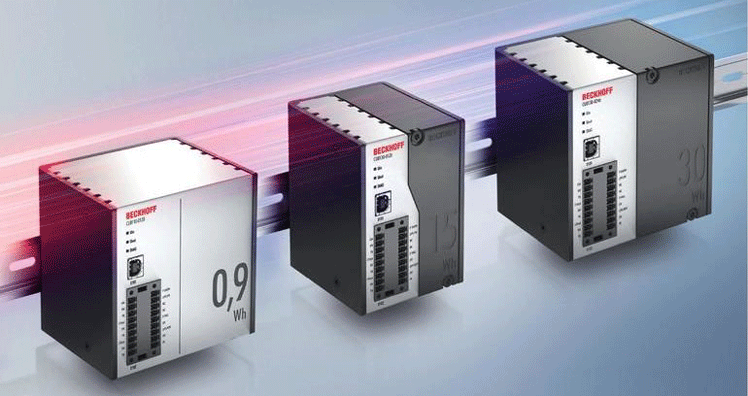

Die unterbrechungsfreien Stromversorgungen der Serie CU81xx sind für die Rückwandmontage und für die Installation auf der Hutschiene konzipiert. Derzeit stehen eine kapazitive und zwei batteriegestützte Varianten zur Verfügung, deren technische Details in der Infobox angeführt sind.

Bei den batteriegestützten Ausführungen sind die NiMH-Batteriezellen für einen etwaigen Austausch von vorne leicht zugänglich. Hierfür muss die USV weder demontiert noch von der Hutschiene genommen werden. Es sind lediglich zwei Schrauben der Abdeckung zu lösen, um das Batteriemodul austauschen zu können.

Einkabellösung bietet besondere Vorteile

Eine Besonderheit der USV-Serie ist ihre flexible Kommunikationsfähigkeit, um Statuswerte für Diagnosezwecke abzurufen oder die USV zu konfigurieren. So lassen sich per USB 2.0 alle Industrierechner mit entsprechender Schnittstelle und dem Betriebssystem Windows 7 bzw. 10 auf konventionelle Weise anbinden. Im einfachsten Fall, beispielsweise bei Verwendung einer klassischen SPS, stehen zudem Digital-I/Os zur Verfügung, damit die Steuerung beispielsweise ein Power-Fail-Signal einlesen und entsprechend darauf reagieren kann.

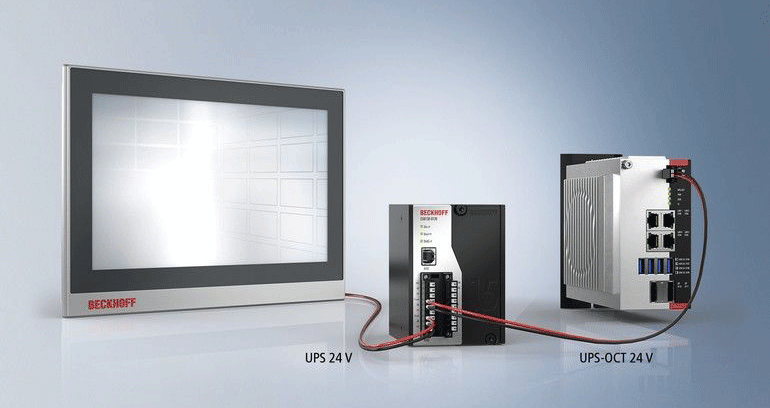

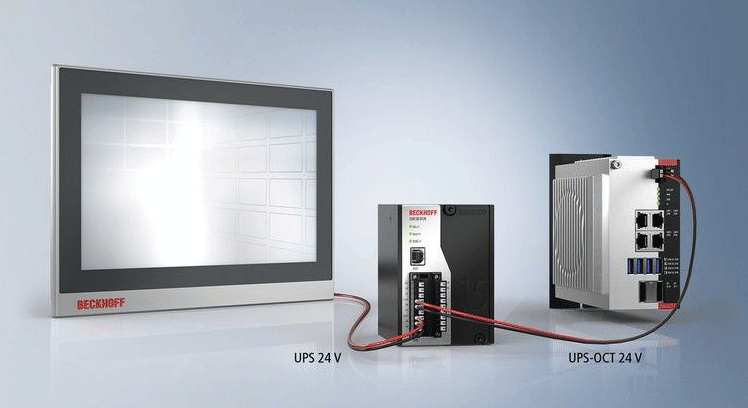

Deutlich komfortabler lässt sich USV-Anschluss mit der zurzeit vom Ultra-Kompakt-IPC C6030, der Embedded-PC-Serie CX52xx sowie dem Embedded-PC-Netzteil CX2100-0024 unterstützten Einkabellösung UPS-OCT realisieren. Diese vereint auf einer 24-V-DCLeitung die IPC-Leistungsversorgung mit der Kommunikation zur USV. Dies vereinfacht die Installation deutlich, da der IPC mit nur einem Kabel direkt aus der USV heraus sowohl mit der Leistung als auch mit allen erforderlichen Informationen versorgt werden kann. UPS-OCT wird zukünftig von allen Industrie- und Embedded-PCs von Beckhoff unterstützt werden. (red)
